Hochfrequenz (HF) Signale verschalten

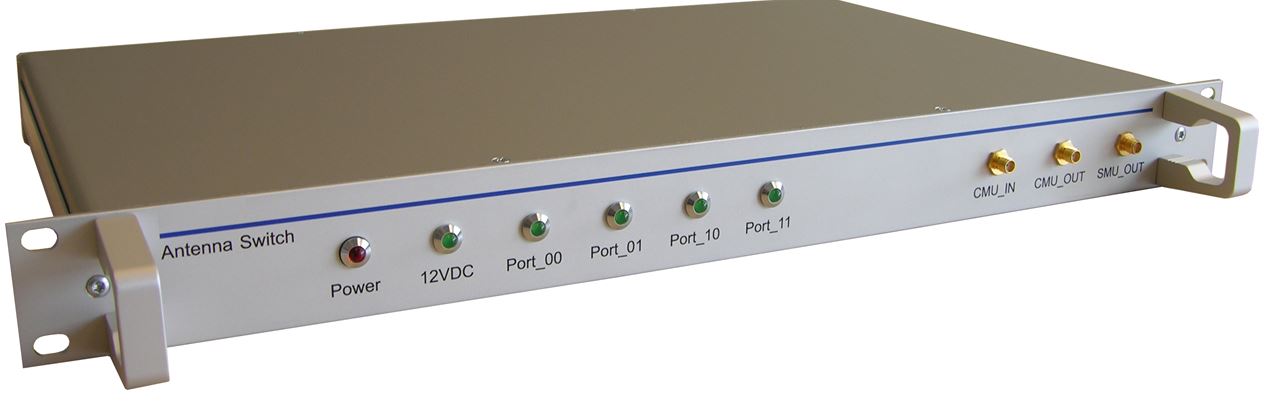

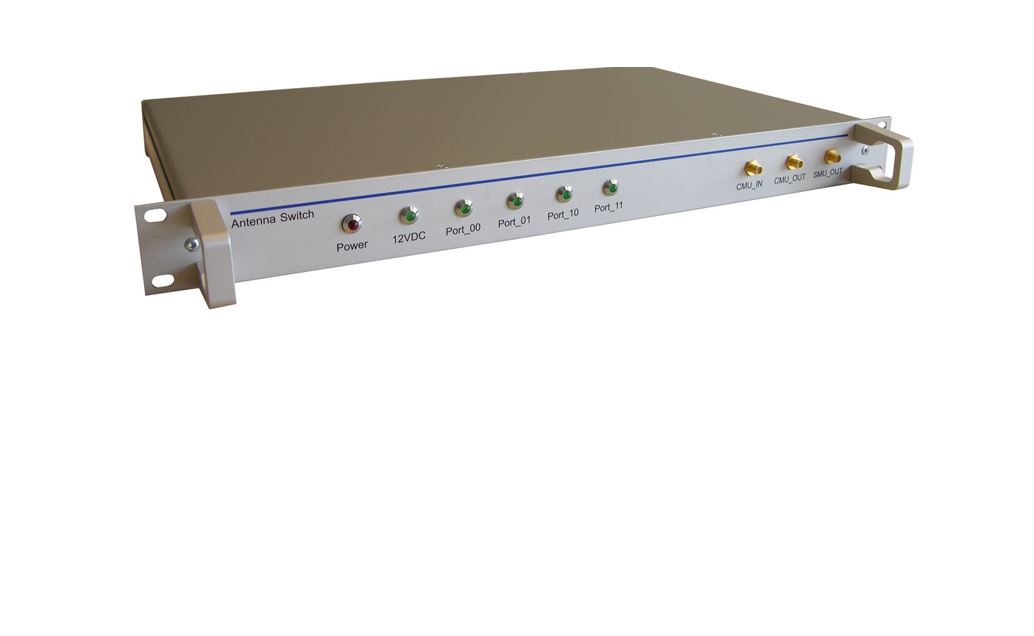

Unsere Frequency Combiner Units (FCU) dienen zum Verschalten von HF Generatoren und HF Messgeräten mit verschiedenen Antennen im industriellen Umfeld. Sie sind äußerst robust, platzsparend und lassen sich dank ihrer kompakten Bauform in 19 Zoll Breite und mit einer Höheneinheit in Standard-Industrieracks verbauen.
Beispielsweise werden über die FCU Module HF-Generatoren von Rohde und Schwarz vom Typ SMU200 bzw. SMBV100 und CMU200 mit einer GSM-Rückantenne, einer oder zwei Hyperlog-Antennen und einer oder zwei AM/FM-Antennen verschaltet.
Frequency Combiner Unit FCU-0
Die Frequency Combiner Unit 0 verbindet die Hochfrequenzgeneratoren mit einer GSM-Rückantenne, einer oder zwei Hyperlog-Antennen und einer oder zwei AM/FM-Antennen.

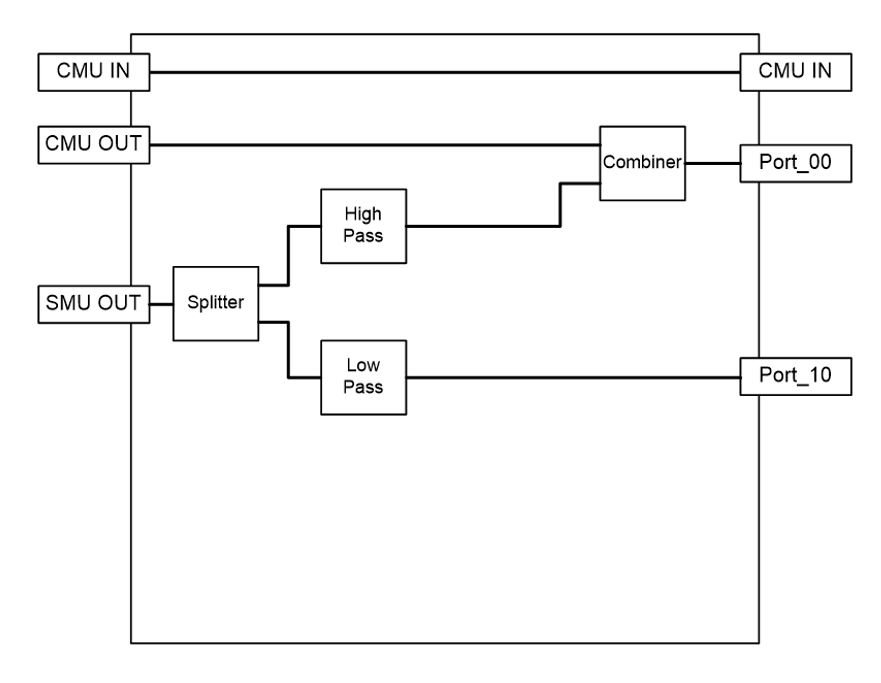

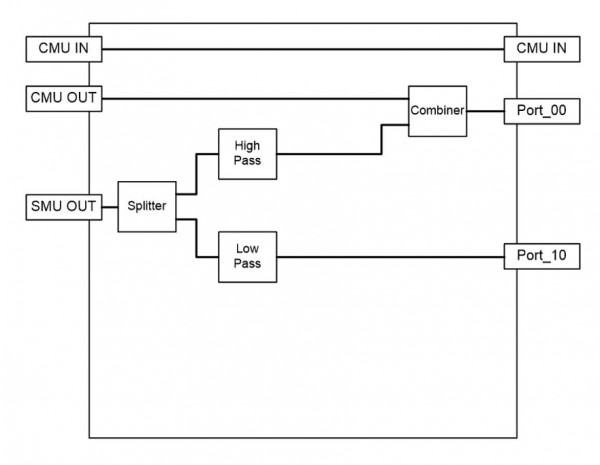

Der CMU_IN-Eingang auf der Vorderseite wird direkt mit dem CMU_IN-Eingang auf der Rückseite verbunden. Der CMU_OUT-Eingang auf der Vorderseite wird über einen HF-Combiner mit dem Port_00- Ausgang auf der Rückseite verbunden. Der SMU_OUT-Eingang auf der Vorderseite wird über einen HF-Splitter frequenzselektiv auf die Ausgänge PORT_00 (über einen HF-Combiner) bzw. Port_10 gelegt.
Frequency Combiner Unit FCU-2
Die Frequency Combiner Unit 2 verbindet die Hochfrequenzgeneratoren mit einer GSM-Rückantenne, einer oder zwei Hyperlog-Antennen und einer oder zwei AM/FM-Antennen.

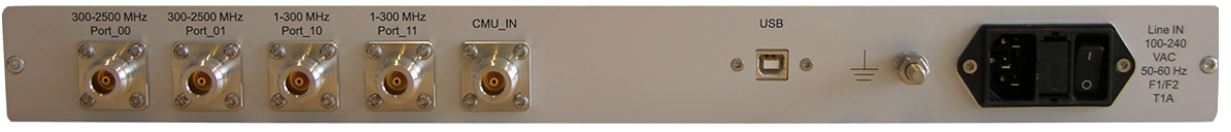

Der CMU_IN-Eingang auf der Vorderseite wird direkt mit dem CMU_IN-Eingang auf der Rückseite verbunden. Der CMU_OUT-Eingang auf der Vorderseite wird über einen HF-Combiner mit dem Port_00- Ausgang auf der Rückseite verbunden. Der SMU_OUT-Eingang auf der Vorderseite wird über einen HF-Splitter frequenzselektiv auf die Ausgänge PORT_00 (über einen HF-Combiner) bzw. Port_10 gelegt.

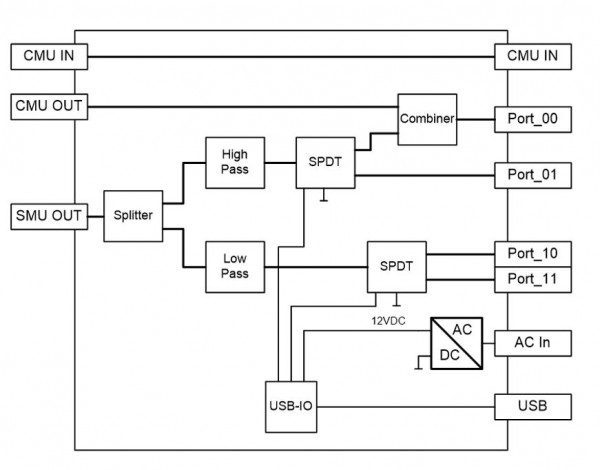

Über optionale Umschalter können die beiden frequenzselektiven SMU_OUT-Eingänge auf den Ausgang PORT_01 bzw. Port_11 umgeschaltet werden. Die Steuerung der Umschalter ist über ein VXTS USB IO Modul realisiert.
Eine Rückmeldung der Umschalterpositionen ist per Software über das VXTS USB IO Modul und Kontrollleuchten an der Frontseite der Antennenweiche möglich.
