Modulare Prüf­technik für die Elektronik­fertigung

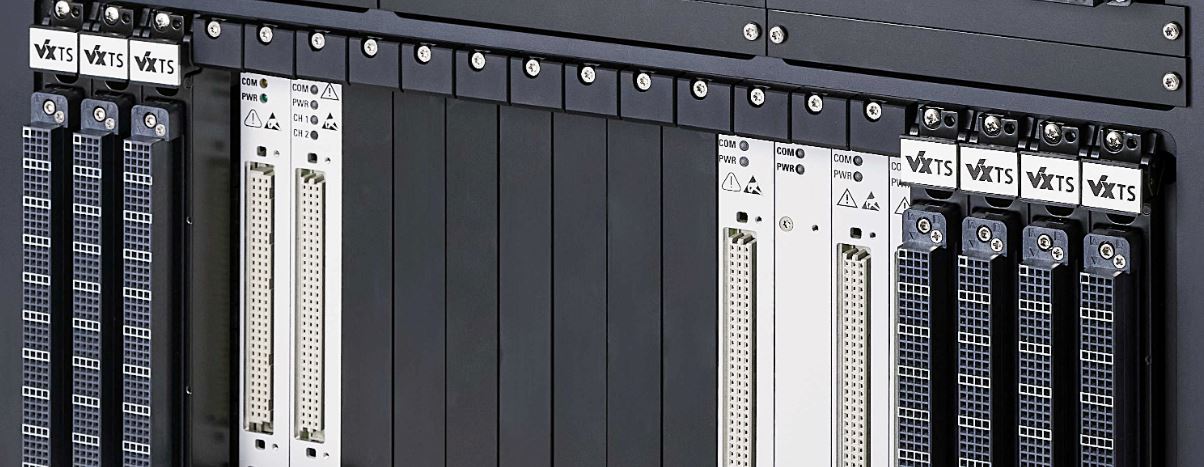

Prüfsystem GT4000

Unsere Prüfsysteme basieren auf etablierten Industrie-Standards und lassen sich individuell nach Ihren Anforderungen konfigurieren. Unsere Systeme ermöglichen den Test von Prüflingen mit bis zu 4560 Testpunkten. Zudem lassen sich unsere Systeme an wechselnde und neue Herausforderungen ganz einfach und effizient anpassen.

Darüber hinaus sparen unsere Systeme Ihnen Kosten und Platz ein, da sie sowohl Paralleltest-fähig sind als auch den Kombi-Test ermöglichen. Somit benötigen Sie weniger Prüfadapter, weniger Stellfläche in Ihrer Fertigung, weniger Lagerplatz und vor allem weniger Handlings- und Prüfzeit!

In-House-Testsystem

Einer der größten deutschen Technologiekonzerne vertraut für seinen internen Prüfmittelbau auf unsere Prüfsysteme. Früher wurden bei diesem Unternehmen die Prüfsysteme selbst entwickelt. Daher bestanden große Anforderungen an ein Prüfsystem, das fortan am Markt zugekauft werden sollte. Unter anderem wurde hierfür ein Konzept zur Weiterverwendung der auf Pylon-basierenden Adapter entwickelt und umgesetzt.

Unser Kunde verwendet unsere Prüfsysteme sowohl im manuellen als auch im roboter-gestützten Betrieb sowie in vollautomatisierten Inline-Anlagen. Unsere Systeme werden an Standorten in Deutschland, Großbritannien und China eingesetzt und prüfen sowohl auf Leiterplattenebene als auch fertige Module aus dem Bereich der Antriebstechnik. Mit den Worten unseres Kunden: „eine Erfolgsgeschichte!“

Inline-Testanlage

Bei diesem Projekt handelt es sich um eine Inline-Testanlage. Hiervon sind mehrere Anlagen bei großen EMS-Dienstleistern in Europa im 24/7 Einsatz. Unser kompaktes Prüfsystem ist vollständig in die Anlage integriert und ist neben der Prüfung auch für die komplette Steuerung der Anlage verantwortlich.

Diese Anlagen prüfen Bauteile aus dem Automotive-Bereich in sehr hohen Stückzahlen. Um möglichst hohe Taktzeiten zu erreichen, wird in Nutzen getestet. Unser Prüfsystem führt hierbei den In-Circuit-Test, den Funktionstest und das Flashen als Paralleltest aus und reduziert somit die Testdauer um die Hälfte!

Nadelbettadapter

Eine klassische Anwendung findet unser Prüfsystem in Kombination mit einem manuellen Handadapter. Der Adapter befindet sich vor unserem Prüfsystem und wird über die Wechselschnittstelle direkt kontaktiert und gewährleistet beste Signalqualität. In dieser Variante werden sowohl der In-Circuit-Test als auch der Funktionstest durchgeführt. Die hierfür notwendige 2-Stufen-Kontaktierung wird über die im Prüfsystem integrierte Vakuum-/Pneumatik-Cartridge ermöglicht. Diese Anwendung wird weltweit in unterschiedlichsten Varianten genutzt. Hierbei sind verschiedenste Integrationsformen möglich, bspw. integriert in einem Tischarbeitsplatz oder in einem 19“-Rack.

Rundschalttisch

Dieses Projektbeispiel zeigt einen Rundschalttisch mit mehreren Prüfstationen, die nacheinander von den Prüflingen durchlaufen werden. Unser Prüfsystem steuert hierbei den kompletten Ablauf der Anlage und prüft die DUTs in jeder Station des Rundschalttisches. In der ersten Station wird der Prüfling einer automatischen optischen Inspektion (AOI) unterzogen. In der zweiten Station findet der In-Circuit-Test (ICT) statt. Anschließend wird der Prüfling in der dritten Station programmiert bzw. geflasht, damit in der vierten Station der Funktionstest durchgeführt werden kann. Abschließend erhält der Prüfling eine Lasermarkierung und wird, je nachdem ob er für gut oder fehlerhaft befunden wurde, automatisiert weitergeleitet.
