Testsystem GT4210
Das Multitalent!
- In-Circuit-Test
- Funktionstest
- Boundary Scan
- Flashen
- Paralleltest
- Kombitest
Key facts
- 20-Slot PXI-Grundgerät
- Konfigurierbar für Paralleltest
- Integration von sämtlichen PXI und PXIe Modulen
- Hohe Verfügbarkeit durch Servicefreundlichkeit und umfangreichen System-Selbsttest
- Kompakte Bauform (19“ breit, 8HE, 420mm tief)
- Bis zu 125V und 1A intern schaltbar
- Bis zu 2080 Testpunkte / 2x 800 Testpunkte im Paralleltest
- Analoger Mess- und Steuerbus
- Zwei frei konfigurierbare Wechselkassetten
- Adapterschnittstelle mit Anzugsmechanik
- Integrierter high-performance embedded Controller
- Galvanische Trennung der Messmodule dank Rear I/O Konzept
Downloads

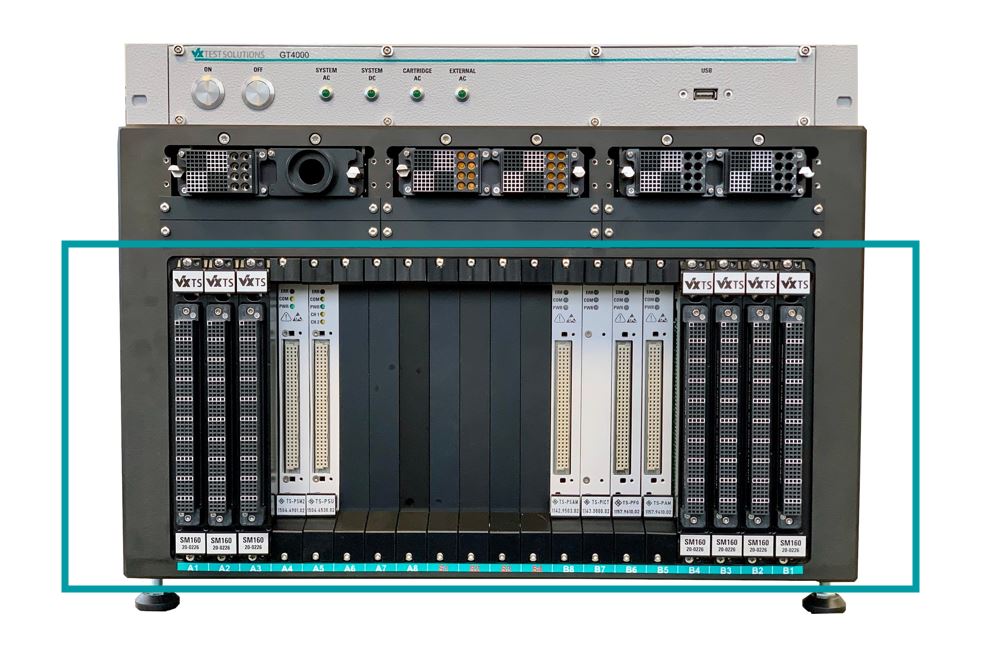

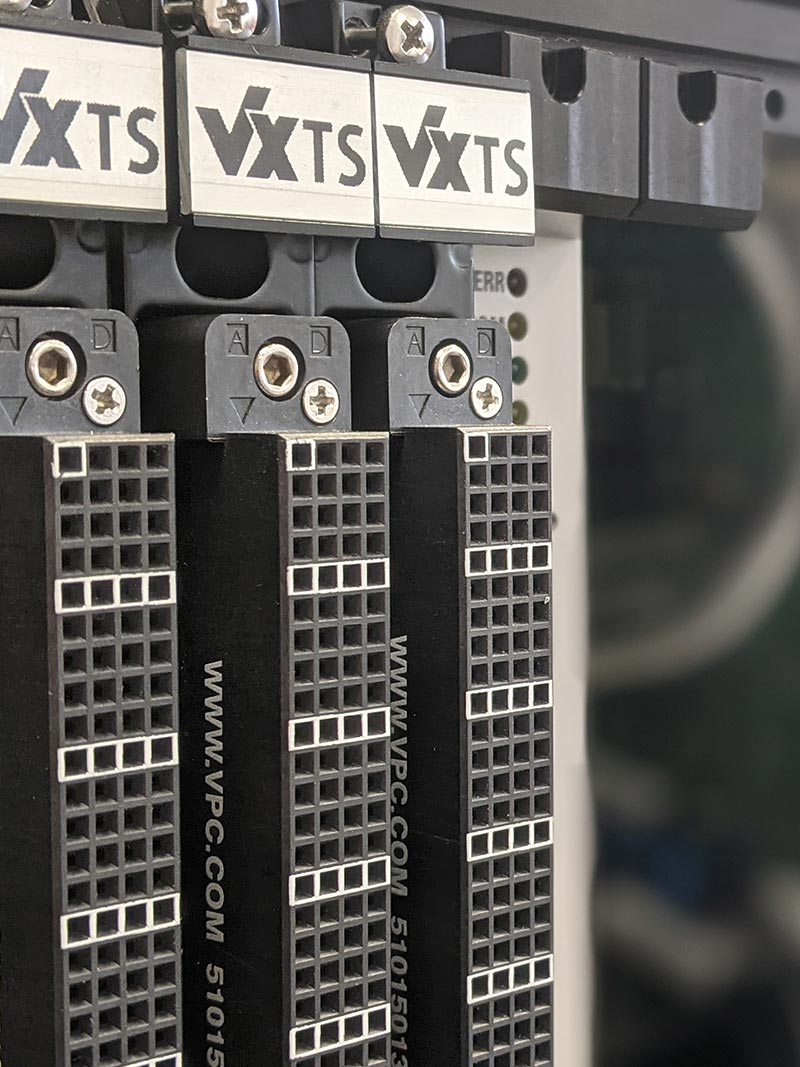

PXI Area

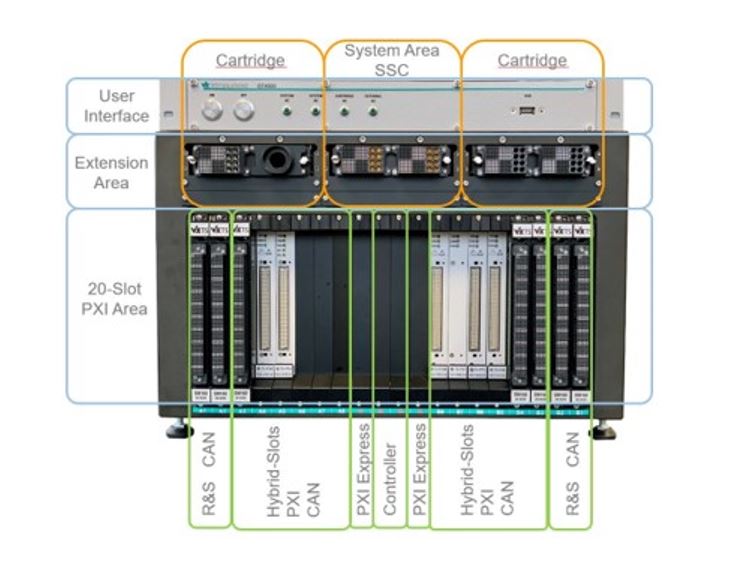

Die PXI Area ist der Bereich in dem die Mess- und Schaltmodule in die Backplane eingesteckt werden. Es können alle Module integriert werden, die auf PCI, PXI oder PXIe basieren. Insgesamt stehen 20 Slots zur Verfügung, die sich wie folgt belegen lassen:
- 4x R&S CAN
- 12x cPCI / PXI / R&S CAN
- 2x PXIe
- 2x cPCI PlusIO
Die Module von R&S und VXTS besitzen einen direkten Zugang zum analogen Mess- und Steuerbus. Möchten Sie zusätzlich andere Module von Drittanbietern verwenden, können diese Signale bei Bedarf ebenfalls auf den Analogbus geführt werden.
Im mittleren Segment befinden sich die cPCI PlusIO Slots für den integrierten high Performance Controller.
Extension Area
In der Extension Area befinden sich drei Einbauplätze für die Wechselkassetten (Cartridges). Im mittleren Einbauplatz wird immer die System Supply Cartridge (SSC) integriert. Die SSC dient als Netzteil für das GT4210 und bietet zudem weitere Funktionalitäten wie bspw.:
- 16 digitale IOs für Adaptersteuerung
- 3 potenzialfreie Spannungen für die Adapterversorgung
Jeweils links und rechts können individuell konfigurierte Cartridges verbaut werden, die Zusatzfunktionalitäten zur Verfügung stellen, wie bspw:
- Vakuum-/Pneumatik
- Boundary Scan
- Programmiergeräte
- CAN-Module
- Lasten
- und vieles mehr!
Rear IO Area
Im rückseitigen Bereich befinden sich:
- Schnittstellen für den Monitor (HDMI oder Display Port), USB und LAN
- Rear IO Module
- Netzstecker-Anschluss
- ggf. Vakuum-/Druckluftanschluss
- Durchführungen (z.B. Hochspannungsleitungen)
Anzugsmechanik
Für die direkte und sichere Kontaktierung von Prüfadaptern bieten wir das GT4210 auch mit einer Anzugsmechanik an. Dies hat den Vorteil, dass Sie auf lange Verkabelungen verzichten können und somit die beste Signalübertragung erzielen können.
Analoger Mess- und Steuerbus
...spart Ihnen unnötige Verkabelungen!
Das GT4210 verfügt neben der PXI(e) Backplane über einen analogen Mess- und Steuerbus. Alle Mess- und Schaltmodule von VX Test Solutions und von Rohde & Schwarz, die in dem GT4210 integriert werden können, besitzen einen Zugang zu dem analogen Bus. Dank des Analogbus wird eine flexible Verschaltung der einzelnen Mess- und Schaltmodule möglich.
Der Analogbus stellt 8 Leitungen zur Verfügung, wodurch auch eine 6-Draht-Messung möglich wird. Zudem verfügt der Analogbus über zwei geschirmte Leitungspaare. Unsere Software besitzt eine Intelligenz, die eine doppelte Belegung eines Kanals verhindert.
PXI(e) Module von Marktbegleitern können ebenfalls auf den Analogbus geführt werden. Hierfür bieten wir Ihnen die Entwicklung von entsprechenden Vorschaltmodulen an oder auch Verdrahtungskonzepte, die die Signale des PXI Moduls über die Schaltmatrix-Karte SM160 auf den Analogbus führen.

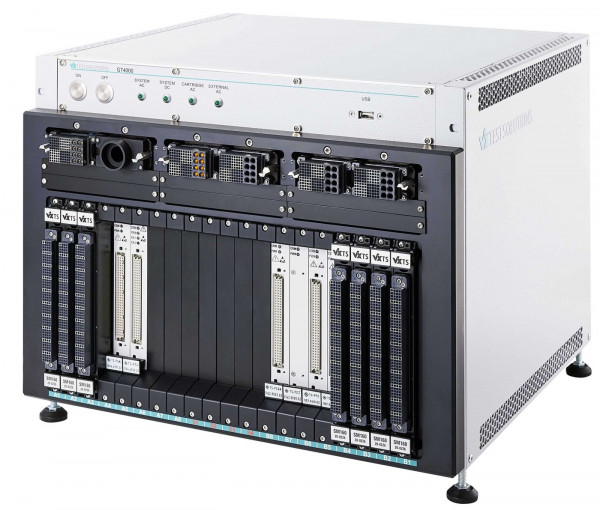

Bildergalerie GT4210
Nachfolgend möchten wir Ihnen gerne einige Impressionen zu unserem Testsystem GT4210 vermitteln:
