Testsystem GT5120
Das Kompakte!
- In-Circuit-Test
- Funktionstest
- Boundary Scan
- Flashen
- Paralleltest
- Kombitest
Key facts
- 21-Slot PXI(e)-Grundgerät
- Konfigurierbar für Paralleltest
- Integration von sämtlichen PXI und PXIe Modulen
- Hohe Verfügbarkeit durch Servicefreundlichkeit und umfangreichen System-Selbsttest
- Kompakte Bauform (19“ breit, 5HE, 520mm tief)
- Bis zu 125V und 1A intern schaltbar
- Bis zu 2080 Testpunkte / 2x 800 Testpunkte im Paralleltest
- Analoger Mess- und Steuerbus
- Integrierter high-performance embedded PCIs Controller
- Galvanische Trennung der Messmodule dank Rear I/O Konzept
- Kaskadierung mehrerer Testsysteme für massiven Paralleltest möglich
Downloads
PXI Area

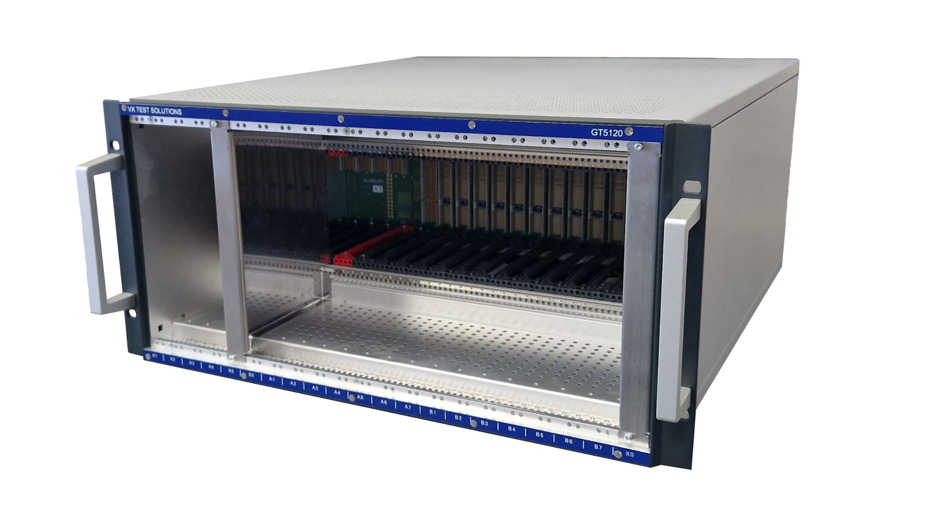

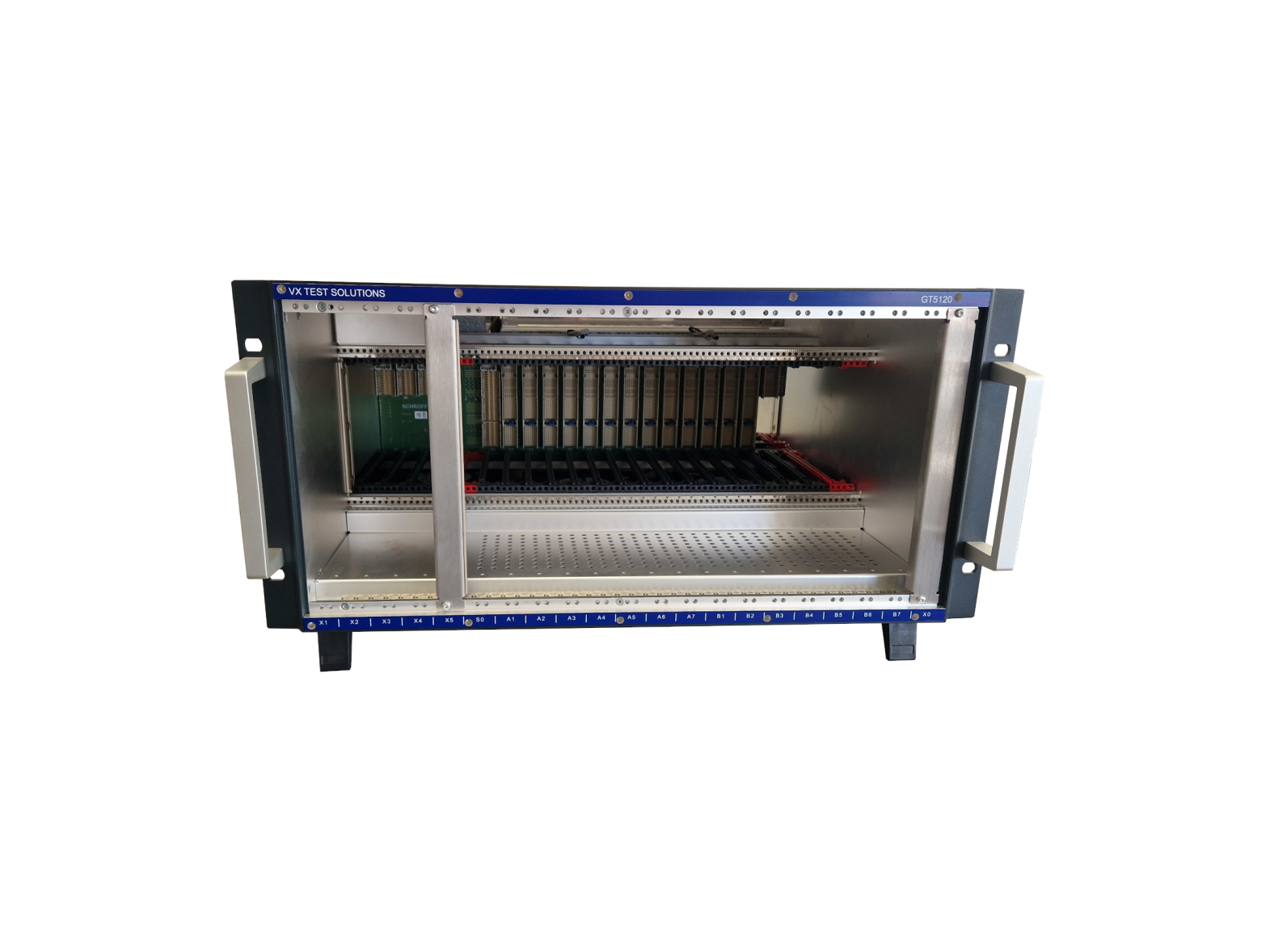

Die PXI Area ist der Bereich in dem die Mess- und Schaltmodule in die Backplane eingesteckt werden. Es können alle Module integriert werden, die auf PCI, PXI oder PXIe basieren. Insgesamt stehen 21 Slots zur Verfügung, die sich wie folgt belegen lassen:
- 1x R&S CAN
- 13x cPCI32 | R&S CAN
- 5x PXIe
- 2x Systemsteckplätze (hiervon 1x cPCIs )
Die Module von R&S und VXTS besitzen einen direkten Zugang zum analogen Mess- und Steuerbus. Möchten Sie zusätzlich andere Module von Drittanbietern verwenden, können diese Signale bei Bedarf ebenfalls auf den Analogbus geführt werden.
Der erste Slot bietet den PCI serial Steckplatz für den integrierten high Performance Controller.

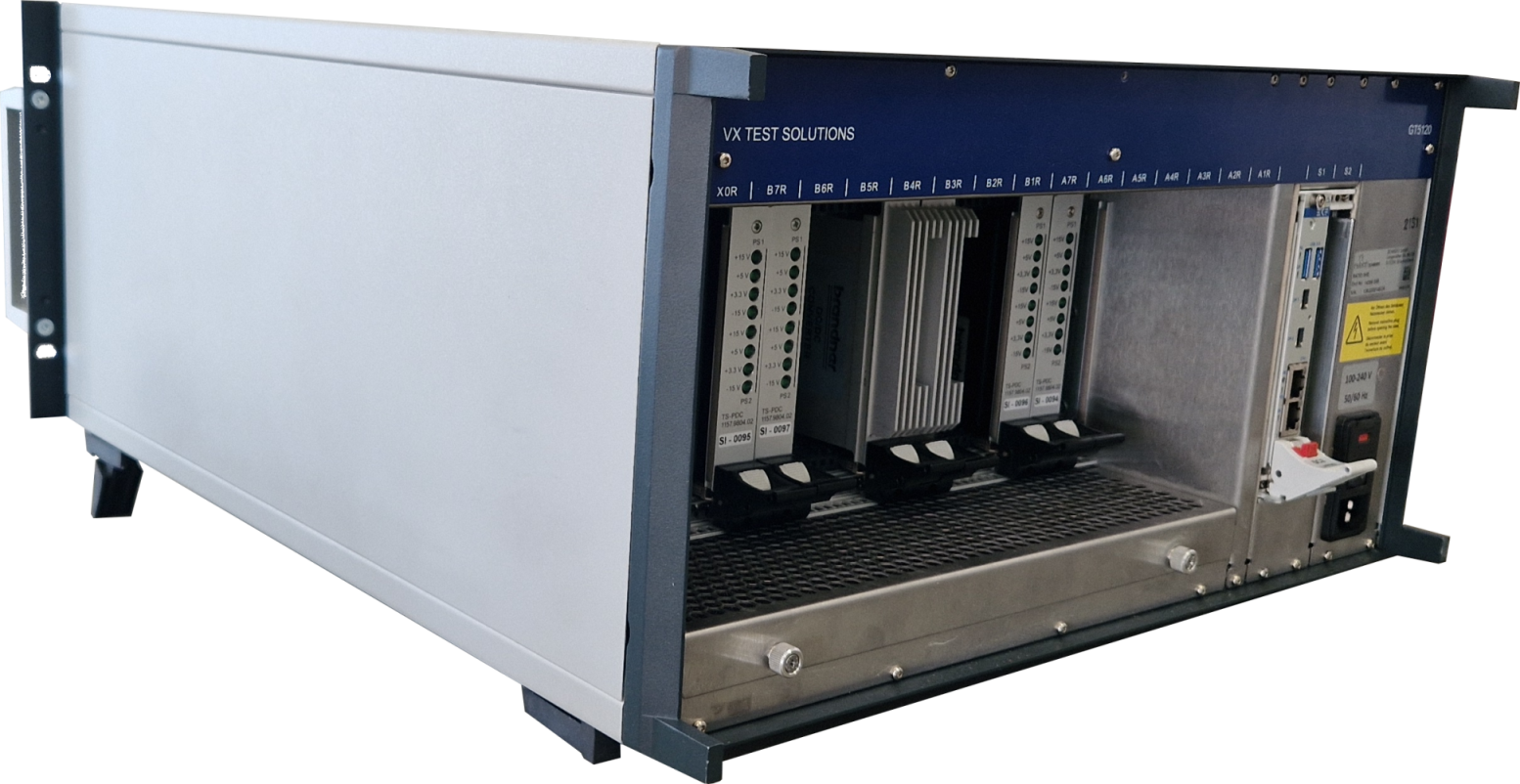

Rear IO Area
Im rückseitigen Bereich befinden sich:
- Schnittstellen für den Monitor (HDMI oder Display Port), USB und LAN
- interner Controller
- Steckplatz für "Link-Modul" für die Kaskadierung
- Rear IO Module
- Netzstecker-Anschluss
- Durchführungen (z.B. Hochspannungsleitungen)
Analoger Mess- und Steuerbus
...spart Ihnen unnötige Verkabelungen!
Das GT4210 verfügt neben der PXI(e) Backplane über einen analogen Mess- und Steuerbus. Alle Mess- und Schaltmodule von VX Test Solutions und von Rohde & Schwarz, die in dem GT4210 integriert werden können, besitzen einen Zugang zu dem analogen Bus. Dank des Analogbus wird eine flexible Verschaltung der einzelnen Mess- und Schaltmodule möglich.
Der Analogbus stellt 8 Leitungen zur Verfügung, wodurch auch eine 6-Draht-Messung möglich wird. Zudem verfügt der Analogbus über zwei geschirmte Leitungspaare. Unsere Software besitzt eine Intelligenz, die eine doppelte Belegung eines Kanals verhindert.
PXI(e) Module von Marktbegleitern können ebenfalls auf den Analogbus geführt werden. Hierfür bieten wir Ihnen die Entwicklung von entsprechenden Vorschaltmodulen an oder auch Verdrahtungskonzepte, die die Signale des PXI Moduls über die Schaltmatrix-Karte SM160 auf den Analogbus führen.
